การทำความเข้าใจกับเครื่องจักรและกระบวนการ: ฟังก์ชั่นเทคนิคและการเปรียบเทียบกับ stranding

เครื่องบดคืออะไร?

อัน เครื่องบด เป็นอุปกรณ์อุตสาหกรรมที่ได้รับการออกแบบมาเพื่อบิดลวดหลายเส้นโดยอัตโนมัติ - ทองแดงหรือทองแดงดีบุกโดยทั่วไป - เป็นสายเคเบิลเดียวและสม่ำเสมอ กระบวนการบิดนี้เรียกว่าการพวงนั้นมีความสำคัญอย่างยิ่งในอุตสาหกรรมการผลิตสายและสายเคเบิลเนื่องจากช่วยเพิ่มความแข็งแรงเชิงกลความยืดหยุ่นและประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์ขั้นสุดท้าย

มันทำงานอย่างไร
ฟังก์ชั่นหลักของเครื่องบดคือการหมุนสายไฟหลายสายด้วยความเร็วสูงรอบแกนกลาง ซึ่งแตกต่างจากการบิดแบบง่าย ๆ ซึ่งอาจเกี่ยวข้องกับสองสายการพวงนั้นเกี่ยวข้องกับหลายเส้น (บางครั้งหลายสิบ) ที่ถูกรวมเข้าด้วยกันในรูปแบบเกลียวที่สอดคล้องกัน กระบวนการนี้ช่วยให้มั่นใจได้ว่าสายเคเบิลสุดท้ายจะรักษาคุณสมบัติทางไฟฟ้าที่สม่ำเสมอและความทนทานตามความยาว

คุณสมบัติที่สำคัญของเครื่องจักรที่ทันสมัย
การบิดความเร็วสูง: เครื่องจักรที่ทันสมัยทำงานด้วยความเร็วสูงเพื่อตอบสนองความต้องการการผลิตอุตสาหกรรม แม้จะมีการเคลื่อนไหวอย่างรวดเร็วพวกเขายังคงรักษาประสิทธิภาพการทำงานที่มั่นคงเพื่อให้มั่นใจถึงความแม่นยำและความสามารถในการทำซ้ำในทุกชุด

ความเก่งกาจ: พวกเขาสามารถจัดการสายเคเบิลลวดที่มีขนาดต่าง ๆ ทำให้สามารถปรับให้เข้ากับข้อกำหนดการผลิตที่แตกต่างกัน - จากการเดินสายอิเล็กทรอนิกส์ที่ดีไปจนถึงสายเคเบิลอุตสาหกรรมขนาดใหญ่

ระบบควบคุมขั้นสูง: ติดตั้งส่วนประกอบไฟฟ้าที่นำเข้าและอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่ายเครื่องจักรเหล่านี้ช่วยให้สามารถใช้งานได้ง่ายการตรวจสอบและการปรับ สิ่งนี้จะช่วยลดเวลาการตั้งค่าและข้อผิดพลาดของมนุษย์

เสียงรบกวนและการบำรุงรักษาต่ำ: ออกแบบมาเพื่อประสิทธิภาพพวกเขาผลิตเสียงรบกวนน้อยที่สุดและได้รับการออกแบบมาเพื่อการบำรุงรักษาที่สะดวกช่วยเพิ่มสภาพแวดล้อมการทำงานและลดการหยุดทำงาน

การออกแบบที่เป็นมิตรกับสิ่งแวดล้อม: เครื่องจักรหลายเครื่องเสร็จสิ้นด้วยสีเขียวและปลอดสารพิษซึ่งเป็นมิตรกับคนและปลอดภัยต่อสิ่งแวดล้อม-การพิจารณาที่สำคัญในโรงงานผลิตที่ทันสมัย

แอปพลิเคชัน
เครื่องบด มีการใช้อย่างกว้างขวางในอุตสาหกรรมเช่น:

การผลิตสายเคเบิลไฟฟ้า

การผลิตสายไฟยานยนต์

โทรคมนาคม

ระบบสายไฟและอวกาศ

ในทุกภาคส่วนการรวมสายลวดที่สอดคล้องกันเป็นสิ่งสำคัญสำหรับการรับรองความสมบูรณ์ของสัญญาณความทนทานทางกายภาพและความสะดวกในการติดตั้ง

กระบวนการพวงคืออะไร?

กระบวนการพวงเป็นวิธีการผลิตที่ใช้เป็นหลักในการผลิตสายไฟฟ้าและสายเคเบิลซึ่งมีลวดนำไฟฟ้าหลายเส้น - ทองแดงหรือทองแดงดีบุกชนิดต่าง ๆ เทคนิคนี้ช่วยเพิ่มความแข็งแรงเชิงกลความยืดหยุ่นและการนำไฟฟ้าของผลิตภัณฑ์ลวดสุดท้ายทำให้เหมาะสำหรับการใช้งานไฟฟ้าที่หลากหลายตั้งแต่การเดินสายในครัวเรือนไปจนถึงสายเคเบิลอุตสาหกรรมที่ซับซ้อน

จุดประสงค์ในการพวง
การพวงนั้นมีจุดประสงค์ที่สำคัญหลายประการ:

ความยืดหยุ่นที่ดีขึ้น: กลุ่มเส้นบาง ๆ มีความยืดหยุ่นมากกว่าสายทึบเดียวของพื้นที่หน้าตัดเดียวกัน สิ่งนี้ทำให้สายไฟและติดตั้งง่ายขึ้นโดยเฉพาะในสภาพแวดล้อมที่แน่นหรือมือถือ

ประสิทธิภาพทางไฟฟ้าที่เพิ่มขึ้น: สายไฟที่ติดอยู่มีคุณสมบัติการพกพากระแสที่ดีขึ้นภายใต้เงื่อนไขแบบไดนามิก ในขณะที่ค่าการนำไฟฟ้าต่อ se ไม่เพิ่มขึ้นอย่างมีนัยสำคัญความสามารถของลวดในการทนต่อการสั่นสะเทือนเชิงกลและการเคลื่อนไหวโดยไม่ต้องปรับปรุง

ความสม่ำเสมอและประสิทธิภาพ: การทำให้มั่นใจได้ว่ารูปแบบการบิดและเส้นผ่านศูนย์กลางลวดที่สอดคล้องกันซึ่งเป็นสิ่งจำเป็นสำหรับการรักษาคุณภาพและความน่าเชื่อถือในการผลิตสายเคเบิลขนาดใหญ่

กระบวนการพวงนั้นทำงานอย่างไร
กระบวนการพวงเริ่มต้นด้วยการป้อนสายลวดทองแดงเปลือยหรือกระป๋องหลายเส้นลงในเครื่องบดความเร็วสูง ฟังก์ชั่นหลักของเครื่องนี้รวมถึง:

การบิดอัตโนมัติ: เส้นจะบิดเข้าด้วยกันในรูปแบบเกลียว จำนวนการบิดต่อเมตรสามารถควบคุมได้ตามความต้องการของแอปพลิเคชัน

การจัดการขนาดตัวแปร: เครื่องเหล่านี้มีความสามารถในการประมวลผลสายไฟที่มีขนาดเส้นผ่าศูนย์กลางต่างๆทำให้มันหลากหลายในสายผลิตภัณฑ์ที่แตกต่างกัน

การดำเนินงานความเร็วสูง: เครื่องจักรที่ทันสมัยได้รับการออกแบบทางวิศวกรรมสำหรับการผลิตความเร็วสูงทำให้ผู้ผลิตสามารถตอบสนองความต้องการขนาดใหญ่ได้อย่างมีประสิทธิภาพ

เทคโนโลยีการพวงขั้นสูง
ร่วมสมัย เครื่องจักร มีคุณสมบัติที่ปรับปรุงความน่าเชื่อถือและใช้งานง่าย:

ส่วนประกอบไฟฟ้าที่นำเข้า: ส่วนประกอบเหล่านี้ช่วยให้มั่นใจได้ว่ามีความแม่นยำสูงขึ้นความทนทานและการตอบสนองที่สูงขึ้นซึ่งมักจะดำเนินการผ่านอินเตอร์เฟสหน้าจอสัมผัสที่ใช้งานง่าย

การทำงานของเสียงรบกวนต่ำ: ออกแบบมาเพื่อลดการปล่อยอะคูสติกพวงที่ทันสมัยสร้างสภาพแวดล้อมการทำงานที่ปลอดภัยและสะดวกสบายยิ่งขึ้น

การออกแบบที่เป็นมิตรกับสิ่งแวดล้อม: การใช้สีเขียวสีเขียวที่ปลอดภัยของมนุษย์และส่วนประกอบประหยัดพลังงานสอดคล้องกับกฎระเบียบด้านสิ่งแวดล้อมและความปลอดภัยที่เพิ่มขึ้น

การบำรุงรักษาง่าย: สถาปัตยกรรมเครื่องจักรที่เรียบง่ายช่วยให้สามารถให้บริการได้อย่างรวดเร็วและลดเวลาหยุดทำงาน

แอปพลิเคชันของสายพวง
สายไฟเป็นที่แพร่หลายในอุตสาหกรรมไฟฟ้าและอิเล็กทรอนิกส์ พวกเขาใช้ใน:

สายไฟ

การเดินสายเสียง/วิดีโอ

สายไฟสายไฟยานยนต์

สายเคเบิลส่งข้อมูล

สายที่ยืดหยุ่นสำหรับเครื่องใช้ไฟฟ้า

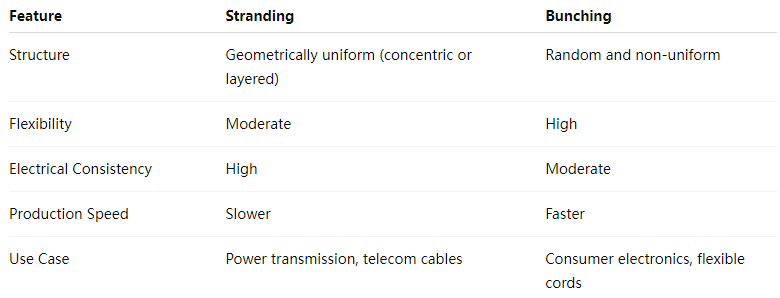

อะไรคือความแตกต่างระหว่าง การตึงเครียด และ การมัด?

Stranding and Bunching เป็นสองกระบวนการสำคัญในการผลิตสายและสายเคเบิลโดยเฉพาะอย่างยิ่งเมื่อทำงานกับสายทองแดงหรือสายทองแดงหลายเส้น ในขณะที่ทั้งคู่เกี่ยวข้องกับการรวมสายไฟหลายตัวเข้ากับตัวนำขนาดใหญ่เพียงตัวเดียวพวกเขาแตกต่างกันอย่างมีนัยสำคัญในโครงสร้างวัตถุประสงค์และวิธีการ การทำความเข้าใจความแตกต่างเหล่านี้เป็นสิ่งสำคัญสำหรับการเลือกกระบวนการที่เหมาะสมขึ้นอยู่กับข้อกำหนดทางไฟฟ้าเครื่องกลและการผลิตของแอปพลิเคชัน

1. คำจำกัดความและวัตถุประสงค์
Stranding เป็นกระบวนการของการบิดลวดหลายเส้นเข้าด้วยกันในรูปแบบทางเรขาคณิตที่แม่นยำมักจะทำตามโครงสร้างศูนย์กลางหรือชั้น เป้าหมายหลักคือการผลิตตัวนำที่มีคุณสมบัติเชิงกลที่สอดคล้องกันความยืดหยุ่นและประสิทธิภาพทางไฟฟ้าสม่ำเสมอ

ในทางกลับกันการพวงนั้นเกี่ยวข้องกับสายลวดบิดแบบสุ่มเข้าด้วยกันโดยไม่ต้องมีรูปแบบเรขาคณิตที่เข้มงวด วิธีนี้เร็วขึ้นและใช้โดยทั่วไปเมื่อความยืดหยุ่นมีความสำคัญมากกว่าความสม่ำเสมอของโครงสร้าง

2. ความแตกต่างของโครงสร้าง
ตัวนำที่ติดค้าง
ตัวนำเหล่านี้ถูกจัดระเบียบในรูปแบบที่เฉพาะเจาะจง - โดยปกติแล้วชั้นศูนย์กลาง (เช่น 7, 19 หรือ 37 สาย) การจัดตำแหน่งที่แน่นอนให้ลักษณะทางไฟฟ้าที่สมดุลและปรับปรุงความทนทานภายใต้ความเครียดเชิงกล

ตัวนำพวง
ในสายไฟพวงเส้นจะถูกบิดเข้าด้วยกันในรูปแบบที่ไม่มีการแก้ไข สายไฟสามารถข้ามซึ่งกันและกันแบบสุ่มภายในชุดรวมส่งผลให้สมมาตรน้อยลง แต่มีความยืดหยุ่นมากขึ้น

3. ประสิทธิภาพไฟฟ้าและเครื่องกล
Stranding
รูปแบบที่สม่ำเสมอของสายไฟที่ติดอยู่ทำให้มั่นใจได้ถึงความต้านทานและความจุที่สอดคล้องกัน สิ่งนี้ทำให้ตัวนำที่ติดค้างเหมาะสำหรับการใช้งานที่ต้องการความน่าเชื่อถือสูงและมีลักษณะทางไฟฟ้าที่แม่นยำเช่นในการกระจายพลังงานหรือการสื่อสารโทรคมนาคม

Bunching
สายพวงอาจแสดงความไม่สอดคล้องกันเล็กน้อยในประสิทธิภาพเนื่องจากขาดความสม่ำเสมอทางเรขาคณิต อย่างไรก็ตามมีการใช้กันอย่างแพร่หลายในสายที่ยืดหยุ่นสายเคเบิลอิเล็กทรอนิกส์และสถานการณ์ที่ตัวนำจะได้รับการดัดซ้ำซ้ำ

4. กระบวนการผลิตและอุปกรณ์
เครื่องจักรที่ออกแบบมาสำหรับ stranding ทำงานด้วยการควบคุมชั้นและการหมุนแบบซิงโครไนซ์เพื่อรักษารูปแบบที่ต้องการ สิ่งนี้ทำให้ Stranding ช้าลงเล็กน้อย แต่กระบวนการควบคุมมากขึ้น

เครื่องจักร เช่นเดียวกับที่อธิบายไว้ในข้อมูลที่ให้ไว้ได้รับการออกแบบมาเพื่อความเร็วและความมั่นคงในการปฏิบัติงาน พวกเขาบิดสายหลายสายด้วยความเร็วสูงโดยมีความกังวลน้อยกว่าสำหรับการจัดเรียงเรขาคณิต เครื่องเหล่านี้รองรับสายไฟที่มีขนาดต่าง ๆ ใช้ส่วนประกอบไฟฟ้าขั้นสูงสำหรับการทำงานบนหน้าจอและได้รับการออกแบบมาเพื่อเสียงรบกวนต่ำและการบำรุงรักษาที่ง่าย

5. แอปพลิเคชัน
stranding มักใช้ใน:

สายไฟ

ข้อมูลและสายการสื่อสาร

การเดินสายยานยนต์ที่ความต้านทานการสั่นสะเทือนเป็นกุญแจสำคัญ

โดยทั่วไปแล้วจะพบใน:

สายไฟ

สายไฟอิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า

สายลำโพง
